АЗПГ представляет собой изделие, состоящее из токопроводящей жилы в коаксиальной оболочке.
Для подвода электрического тока к рабочему элементу подключают кабель.
Конструктивное исполнение:
– модульное – для применения под днищем резервуаров.
АЗПГ в модульном исполнении представляет собой отрезок электрода, концы которого соединены между собой соединительным кабелем, с подсоединенным в заводских условиях кабелем, обеспечивающим подключение модуля к КШ (клемневый шкаф).

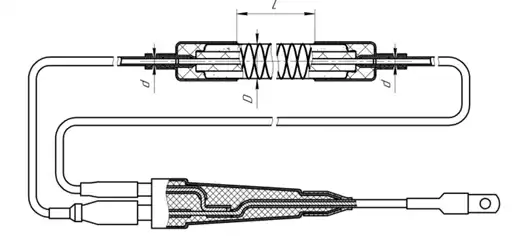

Конструкция АЗПГ в модульном исполнении приведена на рисунке 1.
Рисунок 1 – Общий вид электродав модульном исполнении
D – наружный диаметр электрода
d – диаметр токоведущей жилы
L – длина рабочей части электрода
